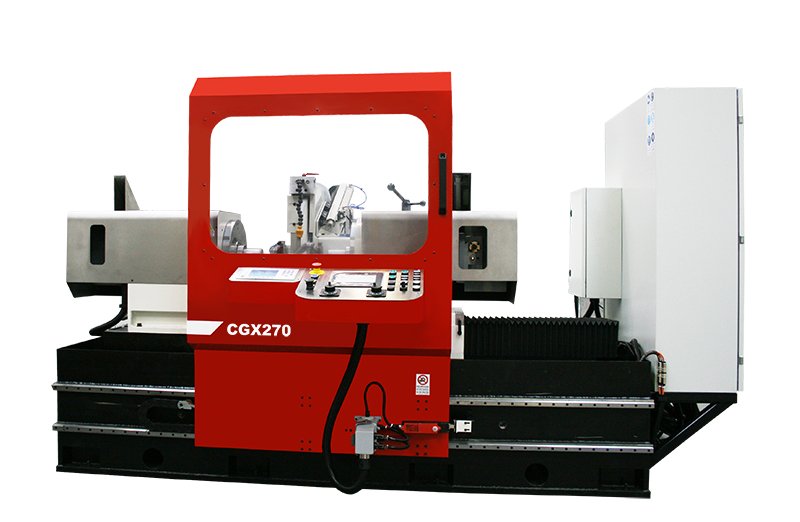

Esta rectificadora de cigüeñales ha sido diseñado para diferentes requisitos: recuperación y producción de piezas individuales. Gracias a su flexibilidad y sus opciones, esta máquina ofrece una gran velocidad de uso y fabricación, asegurando precisión y repetibilidad.
ESPECIFICACIONES
Altura entre centros: 270 [mm]
Distancia máxima entre centros: 750 [mm]
Volteo sobre mesa: 540 [mm]
Diámetro de la muela abrasiva: 710 [mm]
CARACTERÍSTICAS CONSTRUCTIVAS
La máquina rectificadora de cigüeñales mueve el cabezal de rectificado. La pieza que hay que rectificar se amarra mediante un cabezal fijo en la base y un contrapunto que se mueve sobre el soporte de la mesa por aire. El carro de la muela abrasiva se puede mover en los ejes Z y X mediante husillos de bolas y guías. Esta solución con el movimiento de la muela abrasiva permite reducir las dimensiones generales de la máquina.
La estructura base de la máquina está hecha de COMPOSITAL® que es una nueva solución compuesta por una mezcla de resinas y granito rellena sobre una estructura de acero soldado que permite:
• Reducir la vibración en la máquina.
• Mantener la temperatura constante.
• Mejora los esfuerzos de rectificado.
El contrapunto se mueve mediante un sistema de suspensión neumática que permite mover fácilmente el contrapunto sin contacto entre la superficie de la mesa y la base del contrapunto.
TECNOLOGÍA
Sistema de control CNC.
Sonda táctil para medición de diferentes posiciones.
Sistema de medición en proceso con doble toque.
APLICACIONES
RECTIFICADO DE CIGÜEÑALES PARA MAQUINARIA DE OBRAS PÚBLICAS Y RECONSTRUCCIÓN DE CIGÜEÑALES.
