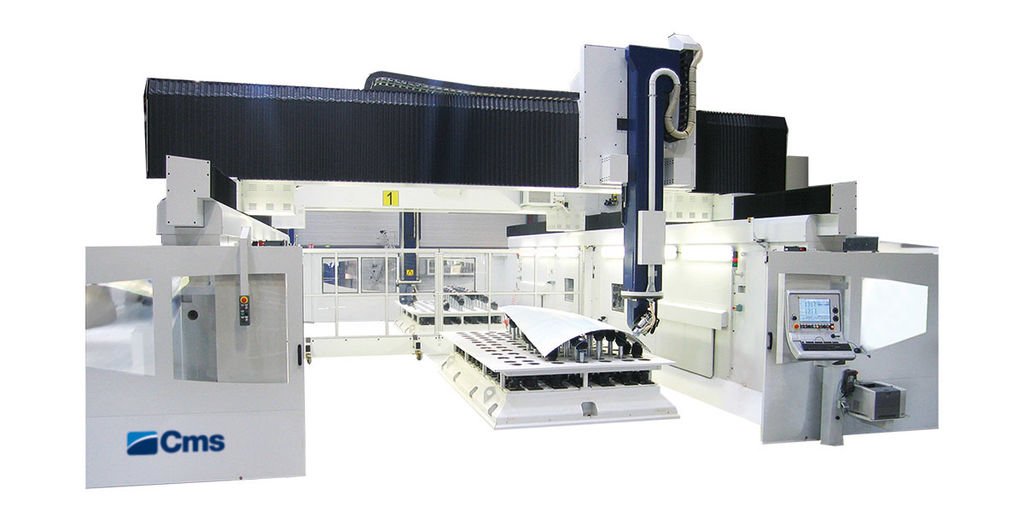

FRESADORAS GANTRY DE 5 EIXOS DE ALTA PRECISÃO E ALTA VELOCIDADE ETHOS
Centro de usinagem com controle numérico projetado conforme a filosofia da CMS: a máquina é a síntese da experiência adquirida nos setores automotivo e aeroespacial. A estrutura e as soluções técnicas adotadas, junto aos componentes selecionados, asseguram alto grau de acabamento, altas velocidades de usinagem, confiabilidade, rigidez estrutural, flexibilidade de uso e alta produtividade.
Ethos também está disponível com:

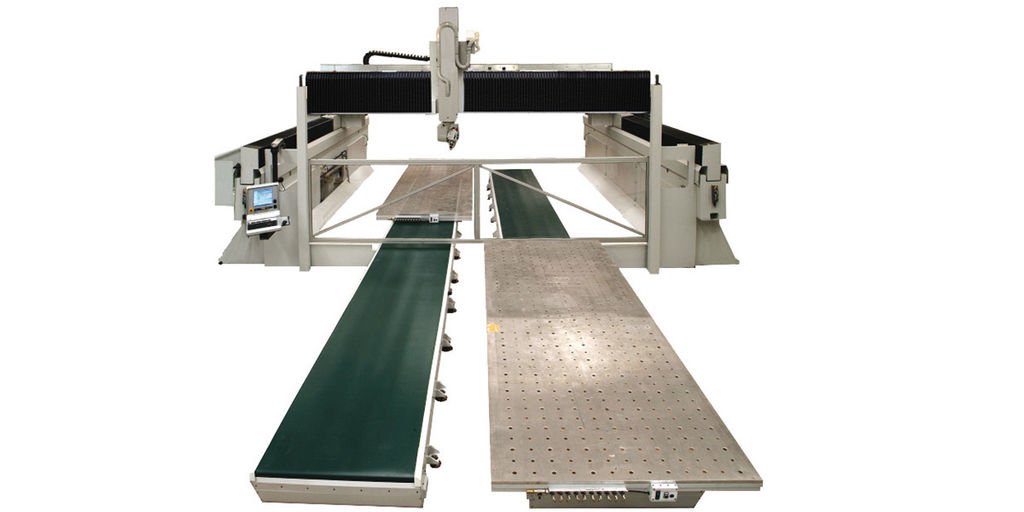

- Mesas removíveis APC que permitem a carga e a descarga para fora da área de trabalho.

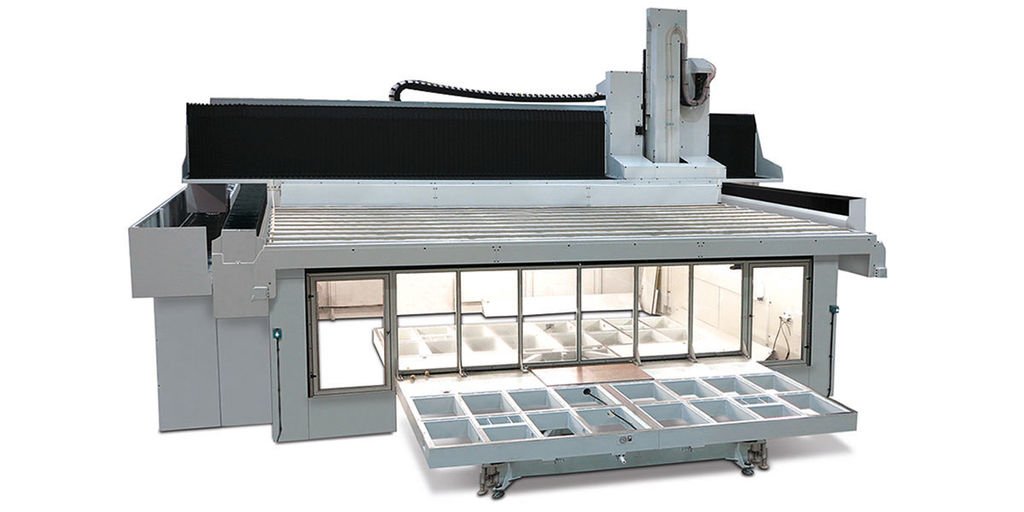

- Mesa giratória (TR): simplifica a carga / descarga para fora da máquina e permite o ciclo pendular usando toda a área de trabalho.
- Pórtico duplo com unidade operatriz dupla.

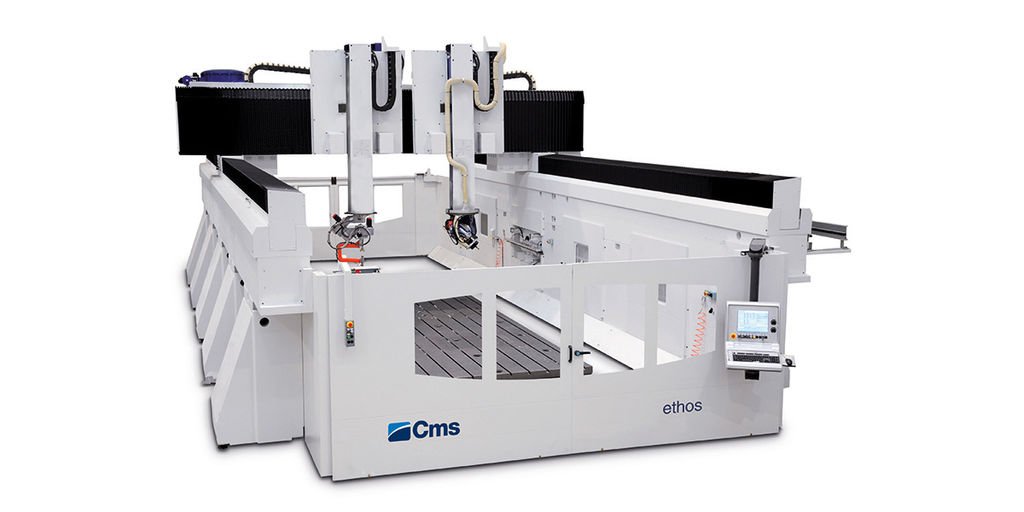

- Solução híbrida de 5 eixos: fresa + corte por jato de água com catcher.
- Sistema universal, inteiramente projetado e produzido pela CMS, para o bloqueio automático de peças com formas complexas (UHF).
| TECHNICAL DATA | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
EIXOS |
|||||||||||||
|
CURSOS EIXOS |
|||||||||||||
|
X (mm) |
2.500 - 4.000 -5.000 - 6.000 - 7.500 - 8.000 - 10.000 - 13.000 - 15.500 - 18.000 - 20.500 |
||||||||||||
|
Y (mm) |
2.600/1.300 - 2.600/2.000 - 4.000/1.300 - 4.000/2.000 |
||||||||||||
|
Z (mm) |
1.300 - 2.000 |
||||||||||||
|
A (º) |
± 110º |
||||||||||||
|
C (º) |
± 300º / ± 361º |
||||||||||||
| UNIDADES OPERATRIZES E ELETROMANDRIS | |||||||||
|---|---|---|---|---|---|---|---|---|---|
|
MODELO |
GEOMETRIA UNIDADE OPERATRIZ |
POTÊNCIA NOMINAL (S1) |
POTÊNCIA MÁX. (S6) |
ROTAÇÕES MÁX. |
TORQUE (S1) |
TROCA FERRAMENTA |
CONEXÃO |
|
|
|
KX5 18_24 |
Kompact- MonoArm |
18 KW |
22,5 KW |
24.000 rpm |
14,5 Nm |
Automático |
HSK 63E |
Lìquido |
|
|
KX5 32_24* |
Kompact- MonoArm |
32 KW |
32 KW |
24.000 rpm |
68 Nm |
Automático |
HSK 63A |
Lìquido |
|
|
PAR 5 18_24 |
Kompact- MonoArm |
18 KW |
22,5 KW |
24.000 rpm |
14,5 Nm |
Automático |
HSK 63E |
Lìquido |
|
|
PAR 5 32_24* |
Kompact- MonoArm |
32 KW |
32 KW |
24.000 rpm |
68 Nm |
Automático |
HSK 63A |
Lìquido |
|
|
FX5 18_24 |
Fork |
18 KW |
22,5 KW |
24.000 rpm |
14,5 Nm |
Automático |
HSK 63E |
Lìquido |
|
|
FX5 32_24* |
Fork |
32 KW |
32 KW |
24.000 rpm |
68 Nm |
Automático |
HSK 63A |
Lìquido |
|
|
FX5 31_15* |
Fork |
31,4 KW |
- |
15.000 rpm |
100 Nm |
Automático |
HSK 63A |
Lìquido |
|
VANTAGES
PRECISÃO COMO VOCÊ NUNCA IMAGINOU
Graças à tecnologia Aero-Design, as estruturas da máquina possuem uma rigidez estrutural até 23% superior à média da categoria com ao mesmo tempo uma elevada capacidade de absorção das vibrações. E mais, as guias de rolos recirculantes e as cinemáticas a zero blacklash permitem alcançar precisões nunca antes vistas em tipos similares de centros de usinagem. A combinação com acelerações e velocidades perfeitas faz com que o resultado final seja o equilíbrio perfeito entre precisão e velocidade para as produções mais exigentes coma as dos setores automotivo e aerospacial.
POTÊNCIA E CONTROLE
Ethos pode ser equipada com uma inovadora unidade operatriz de 5 eixos, dotada de motores de torque nos eixos rotativos; essa tecnologia permite o acoplamento direto entre os motores e os eixos, eliminando todos os componentes da transmissão e todas as imprecisões e os desgastes mecânicos; os motores de torque também permitem alcançar aceleração e velocidades também 5 vezes superiores em relação às soluções tradicionais garantindo precisões superiores a 41%.
MELHOR E MAIS RAPIDAMENTE
A elevada potência de funcionamento, a precisão geométrica e a confiabilidade também nas usinagens mais complexas levam a um único resultado: produzir peças melhores e mais rapidamente. Ethos é projetada para se adaptar à sua realidade e torná-la ainda mais eficiente e competitiva.
UHF: O SISTEMA UNIVERSAL DA CMS PARA O BLOQUEIO AUTOMÁTICO DAS PEÇAS* (*PATENTEADO)
Tradicionalmente, o problema da fixação das peças complexas é resolvido através de equipamentos dedicados para cada peça; portanto, a solução é custosa em termos de realização e em termos de logística (armazenamento e movimentação), mas principalmente não é eficiente para produções com lotes unitários ou muito pequenos como ocorre frequentemente, por exemplo, no setor aerospacial. A CMS desenvolveu um sistema de bloqueio universal e automático capaz de se reconfigurar em poucos instantes para seguir as formas também extremamente complexas de cada nova peça. Sem tempos improdutivos: uma revolução na eficiência e na gestão da produção
