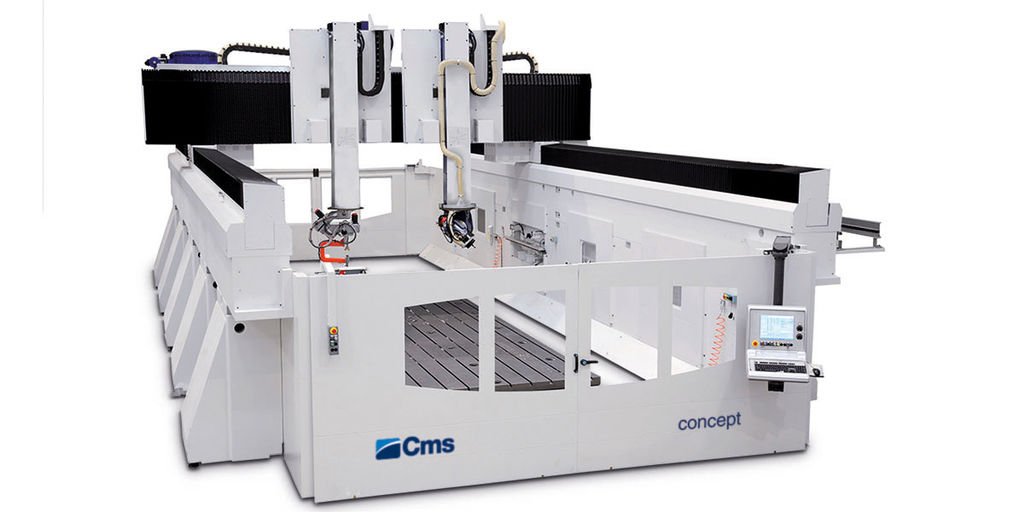

FRESADORAS GANTRY DE 5 EIXOS DE ALTA PRECISÃO E ALTA VELOCIDADE CONCEPT
Centro de usinagem com controle numérico projetado conforme a filosofia da CMS: a máquina é a síntese da experiência adquirida nos setores automotivo e náutico. A estrutura e as soluções técnicas adotadas, junto aos componentes selecionados, asseguram alto grau de acabamento, altas velocidades de usinagem, confiabilidade, rigidez estrutural, flexibilidade de uso e alta produtividade.
Concept também está disponível com:
- Mesas removíveis APC que permitem a carga e a descarga para fora da área de trabalho.
- Mesa giratória (TR): simplifica a carga / descarga para fora da máquina e permite o ciclo pendular usando toda a área de trabalho.
- Pórtico duplo com unidade operatriz dupla.
- Solução híbrida de 5 eixos: fresa + corte por jato de água com catcher.
- Sistema universal, inteiramente projetado e produzido pela CMS, para o bloqueio automático de peças com formas complexas (UHF).
| TECHNICAL DATA | |||||||||
|---|---|---|---|---|---|---|---|---|---|
|
EIXOS |
|||||||||
|
CURSO EIXOS |
|||||||||
|
RAPIDOS |
|||||||||
|
X (m) |
2,5 - 4 - 5 - 6 - 7,5 - 8 - 10 - 13 - 15,5 - 18 - 20,5 |
85 m/min |
|||||||
|
Y (mm) |
2.600 - 4.000 - 5.000 - 6.200 5.000-6.200 |
85 m/min |
|||||||
|
Z (mm) |
1.300 - 2.000 - 2.500 3.000 |
45 m/min |
|||||||
|
A (º) |
+/- 120º (PX5, HX5), +/- 110º (KX5) |
9.000 º/min |
|||||||
|
C (º) |
+/- 270º (PX5), +/- 245º (HX5) +/- 300º (KX5) |
9.000 º/min |
|||||||
VANTAGES
ESPAÇO AO DESEMPENHO!
Com concept, as dimensões das peças não são mais um problema; nem mesmo aquelas dos setores náutico, eólico ou automotivo. E principalmente graças aos conceitos de projeto aeronáuticos aplicados às estruturas, a CMS não se comprometeu em termos de desempenhos com precisões volumétricas inferiores a 23% em relação à média do segmento.
MELHOR E MAIS RAPIDAMENTE
A elevada potência de funcionamento, a precisão geométrica e a confiabilidade também nas usinagens mais complexas levam a um único resultado: produzir peças melhores e mais rapidamente. concept é projetada para se adaptar à sua realidade e torná-la ainda mais eficiente e competitiva.
FEITA SOB MEDIDA
Unidade operatriz simples ou dupla, área de trabalho simples ou dupla, unidade de fresagem de 5 eixos de 12 a 32 kW, unidade de 5 eixos com tecnologia waterjet, além de 100 tamanhos, mesas removíveis ou rotativas: é impossível não encontrar a configuração mais eficiente para cada realidade de produção. Sem compromissos.
UHF: O SISTEMA UNIVERSAL DA CMS PARA O BLOQUEIO AUTOMÁTICO DAS PEÇAS* (*PATENTEADO)
Tradicionalmente, o problema da fixação das peças complexas é resolvido através de equipamentos dedicados para cada peça; portanto, a solução é custosa em termos de realização e em termos de logística (armazenamento e movimentação), mas principalmente não é eficiente para produções com lotes unitários ou muito pequenos como ocorre frequentemente, por exemplo, no setor aerospacial. A CMS desenvolveu um sistema de bloqueio universal e automático capaz de se reconfigurar em poucos instantes para seguir as formas também extremamente complexas de cada nova peça. Sem tempos improdutivos: uma revolução na eficiência e na gestão da produção
