ORTIS PRO

ORTIS PRO representa la configuración intermedia que le permite una producción diaria promedio de 10-15 modelos con un área de trabajo de 800 mm de diámetro y 1200 mm de altura. Todas las necesidades de producción son satisfechas por este sistema que le ofrece elegir entre diferentes variantes a la configuración estándar.

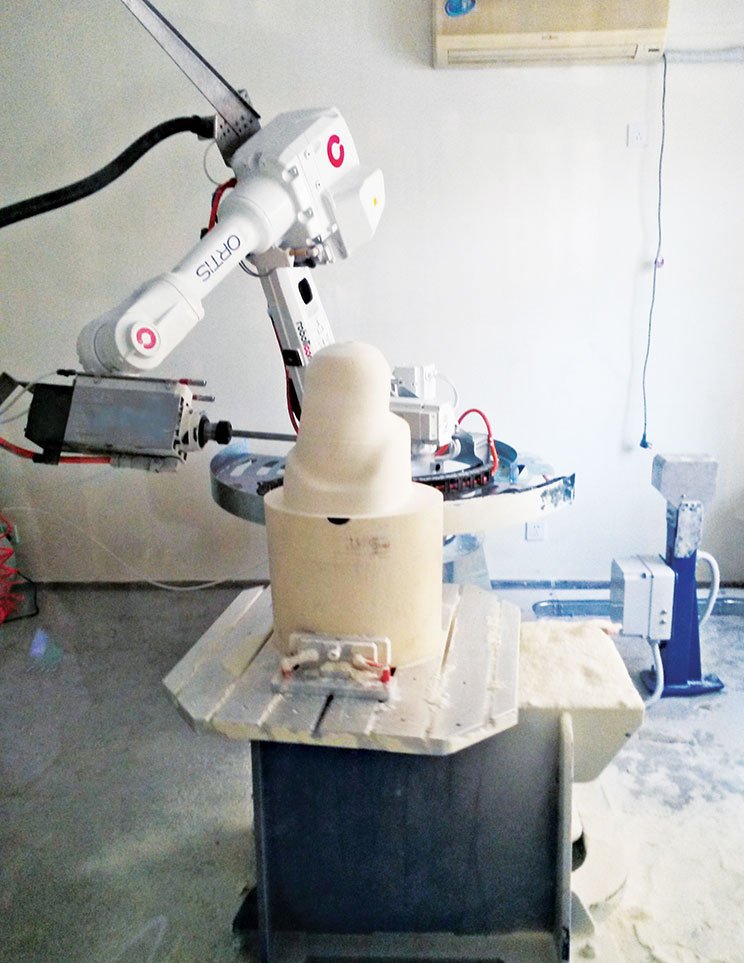

El sistema se instala en un piso industrial con paredes y tabiques que delimitan su área de acceso; dentro de esta zona, el robot, el plato giratorio y el láser de pre-reglaje (que mide la longitud real de la herramienta) están fijados en el suelo. En la configuración estándar, el cambio de herramienta es manual.

ESPECIFICACIONES

Tipo de robot
ABB, 6 ejes, carga útil de 20 kg en la muñeca, área de trabajo de 1600 mm

Placa giratoria
De diseño propio, es el séptimo eje interpolado. Dimensión de la placa de la mesa giratoria 700x700mm, 60 rpm.

Posibilidad de tener un plato giratorio adicional o una mesa fija para aumentar la productividad.

Calibración láser
La configuración estándar incluye una guía láser para realizar la calibración automática de la longitud de la herramienta.

Volumen de trabajo bloques hasta:

  • CORSÉS – Diam 800x (H) 1200 mm
  • AFO / KAFO – 350x300x (H) 1000 mm
  • SISTEMAS DE ASIENTOS – 800x800x (H) 800 mm

Aire comprimido
Mínimo 6 bar



Programación del sistema
Una licencia de nuestro software ARPP® se envía con el sistema. ARPP® funciona con un generador de trayectoria de herramientas de 5 ejes (ARPPCAM) y permite una simulación 3D precisa y anticipada del proceso de fresado y eliminación de material.

Un sistema abierto
ORTIS se puede utilizar con cualquier escáner 3D o software que utilice formatos estándar de la industria (STL, AOP, VRML,…).

Tamaño a granel
Área mínima del sistema: 3000 x 3000 x 2700 mm

Área de la unidad de control: 1000 x 1000 x 2000 mm.

Peso
Robot + base: 550 kg, plato giratorio: 270 kg

Unidad de control: 250 kg

Fuente de alimentación
380VAC, trifásico, 50-60Hz, 12 KVA

(4,5 kw de consumo medio)
