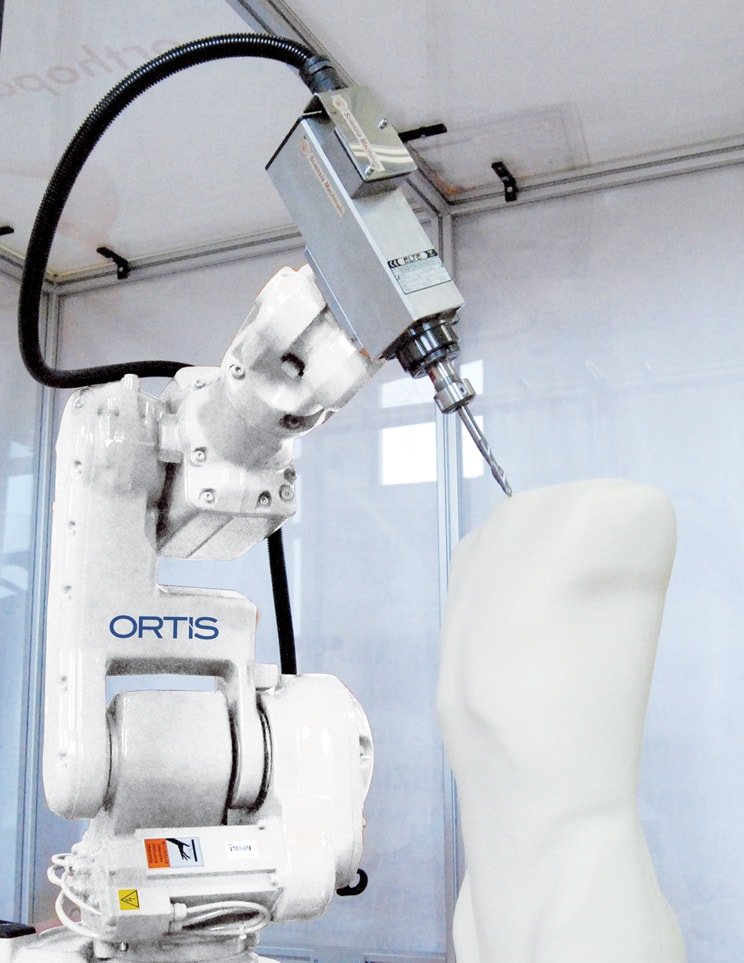

ORTIS ESSENTIAL

ORTIS Essential es la configuración de nivel de entrada que se adapta a todos las empresas del sector ortopédico que no tienen grandes necesidades de producción diaria y producen modelos de dimensiones medianas.

El sistema permite obtener una producción media diaria de 10 modelos con un área de trabajo principalmente de 600 mm de diámetro y 1000 mm de altura. El mercado pediátrico está completamente cubierto con esta configuración.

Una caja de aluminio encierra todo el sistema que contiene polvo y ruido, lo que requiere un área de instalación limitada (se necesita suelo industrial). El cambio de herramienta es manual y dispone de un láser de pre-reglaje que mide automáticamente la longitud real de la herramienta.

ESPECIFICACIONES

Tipo de robot
ABB 6 ejes, 6 kg de carga en la muñeca, área de superficie de aproximadamente 800 mm.

Placa giratoria
Diseñado y producido internamente, se integra perfectamente como un séptimo eje robotizado como parte del recinto del robot. Dimensión de la placa de la mesa giratoria de 450×450 mm, 60 rpm. Todo el sistema está encerrado en un marco de aluminio, ya equipado con aspiración. El tamaño a granel del sistema es de 1.700 por 1.500 mm con 2.450 mm de altura total.

Calibración láser de la herramienta
La configuración estándar incluye una guía láser para realizar la calibración automática de la longitud de la herramienta.

Volumen de trabajo bloques hasta:

  • CORSÉS – Diam. 600 x (alto) 1000 mm
  • AFO / KAFO – 350 x 200 x (H) 650 mm
  • SISTEMAS DE ASIENTOS – 500 x 600 x (H) 350 mm

Aire comprimido
Opción admitida, al menos 3 bar.





Programación del sistema
Una licencia de nuestro software ARPP® se envía con el sistema. ARPP® funciona con un generador de trayectoria de herramientas de 5 ejes (ARPPCAM) y permite una simulación 3D precisa y anticipada del proceso de fresado y eliminación de material.

Un sistema abierto
ORTIS se puede utilizar con cualquier escáner 3D o software que utilice formatos estándar de la industria (STL, AOP, VRML,…).

Tamaño a granel
Todo el sistema está contenido en una caja de aluminio, preparada para la aspiración de virutas.

Las dimensiones son: 1700 mm (L) x 1250 mm (W) x 2450 mm (H)

Peso
En total alrededor de 600 kg

Fuente de alimentación
380VAC, 50-60Hz, 6 KVA (consumo medio de energía por debajo de 1,5 Kw).
