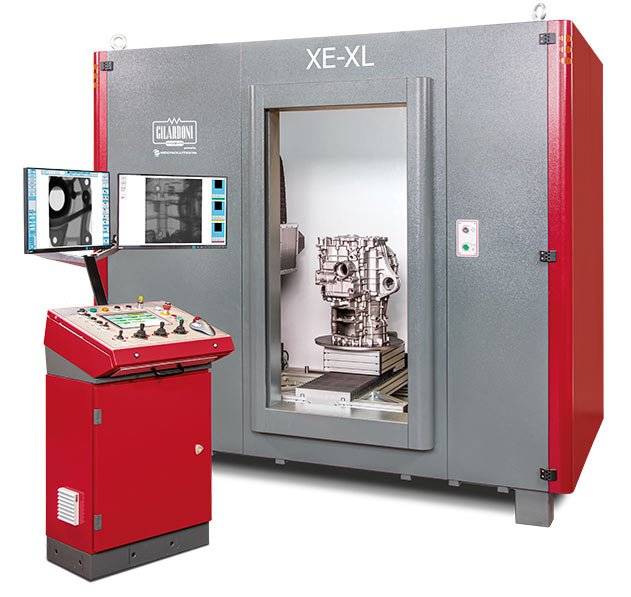

MÁQUINA DE INSPECCIÓN POR RAYOS X MODELO XE – XL

RADIOSCOPIA Y TOMOGRAFIA INDUSTRIAL

La máquina de control por rayos X modelo XE – XL es la cabina de rayos X de mayor capacidad de GILARDONI, manteniendo las características de versatilidad y modularidad que distinguen a todos nuestros sistemas de rayos X.

El gran área de inspección y la cabina blindada de plomo para protección de hasta 225 kV lo hacen adecuado para verificar una amplia variedad de objetos, incluso los más grandes.

En su configuración básica este modelo de máquina de control de rayos X está equipada con una fuente de rayos X MINIFUOCO de 160 kV o 225 kV, pero también puede montar una fuente de rayos X MICROFUOCO al mismo tiempo para análisis de alta resolución de componentes pequeños o para inspección de detalles de unas pocas micras.

El modelo de máquina de rayos X GILARDONI XE – XL al disponer de un panel digital como sistema de adquisición, junto con software de procesamiento de última generación y filtros propietarios, permiten obtener imágenes de alta calidad.

La máquina de control por rayos X XE – XL dispone de un robusto sistema de manipulación de 7 ejes y emplea motores brushless sin escobilla con encoders absolutos multivuelta, que permiten su uso sin realizar ninguna operación de reiniciar después de encender o restaurar el sistema.

La función adicional X – WIDE VIEW le permite ampliar el campo de visión hasta 16″ incluso con sensores de 8″.

Este modelo de máquina de inspección por rayos X es particularmente adecuado para posibles personalizaciones y cambios de diseño que le permitan aumentar aún más el área de inspección para satisfacer las necesidades más variadas.

FORTALEZAS DE LA MÁQUINA DE CONTROL POR RAYOS X GILARDONI XE-XL

• Flexibilidad de uso.
• Modularidad.
• Alta calidad de imagen.
• Manipulador avanzado.
• Facilidad de carga.
• Software de control fácilmente programable con pantalla táctil.
• Software de procesamiento de imágenes estándar en monitor dedicado.
• Bajo mantenimiento.
• Seguridad del operario.
• Gran área de inspección.
• Interconexión con los sistemas de información corporativos.

CARACTERÍSTICAS

PENETRACIÓN

Hasta 160 mm Al (o 30 mm Fe)

VOLUMEN INSPECCIONABLE

Hasta Ø 1.000 mm x H 1.500 mm (versión XE – XXL disponible para Ø 1.200 mm x H 2.000 mm)

CAPACIDAD DE CARGA

hasta 120 kg estándar (se puede aumentar a pedido)

EQUIPABLE CON

• Fuente minifoco de 160 kV o 225 Kv.
• Fuente adicional de microfoco de 150 kV.
• Panel digital hasta 16».

APLICACIONES DE MAQUINAS DE RAYOS X PARA RADIOGRAFÍA INDUSTRIAL

Máquina de control por rayos X para inspección y ensayos no destructivo END – NDT en múltiples sectores:

• Automoción.
• Aeroespacial.
• Fundiciones.
• Tubería.
• Soldadura.
• Goma – Caucho.
• Plástico
• Electrónica.
• Investigación.
• Ingeniería inversa.
