FRESADORA GANTRY 5 EJES DE ALTA PRECISIÓN

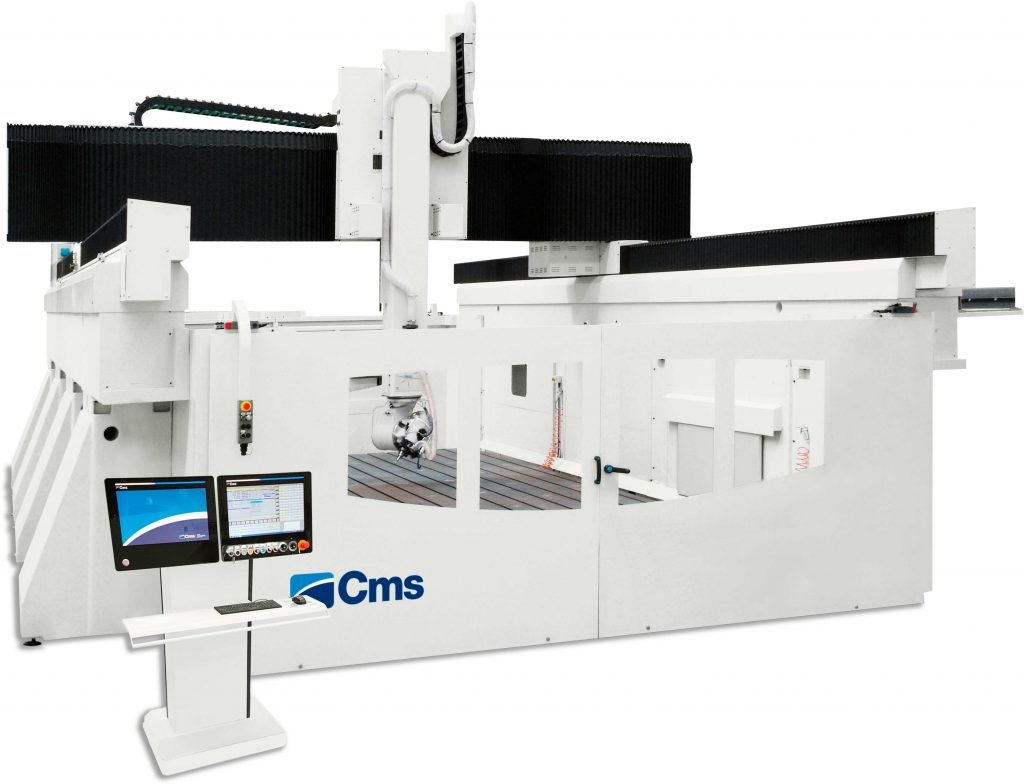

MÁQUINA FRESADORA GANTRY CNC DE 5 EJES DE ALTA VELOCIDAD MODELO CRONUS

Centro de mecanizado de control numérico diseñado según la filosofía de CMS: la máquina es el resultado y la culminación de las experiencias desarrolladas en los sectores aeroespacial y de automoción. La estructura y las soluciones técnicas adoptadas, junto con los componentes seleccionados, aseguran un alto nivel de acabado de las piezas mecanizadas, altas velocidades de mecanizado, alta fiabilidad, rigidez estructural, flexibilidad operativa y una productividad sobresaliente.

La máquina fresadora gantry de 5 ejes modelo CRONUS también está disponible con:

Las mesas extraíbles APC permiten la carga y descarga fuera del área de trabajo.
Mesa giratoria (TR): simplifica la carga / descarga fuera de la máquina y permite el ciclo pendular utilizando el área de trabajo completa.
Puente doble con dos unidades operativas o con 2 cabezales.
Solución híbrida de 5 ejes: cabezal de fresado + cabezal con corte por chorro de agua con recogedor.
Sistema universal totalmente automático para sujetar piezas de formas complejas (UHF), diseñado y producido por CMS.

DATOS TÉCNICOS
EJES	RECORRIDO DE LOS EJES
X (mm)	2.500 - 4.000 - 5.000 - 6.000 - 7.500 - 8.000 - 10.000 - 13.000 - 15.500 - 18.000 - 20.500
Y/Z (mm)	2.600/2.500 - 2.600/3.000 - 4.000/2.500 - 4.000/3.000 - 5.000/1.300 - 5.000/2.500 - 5.000/3.000 - 6.200/1.300 - 6.200/2.000 - 6.200/2.500 - 6.200/3.000
A (º)	± 110º
C (º)	± 300 º / ± 361º

CABEZALES Y ELECTROHUSILLOS
MODELO	TIPO DE CABEZAL	POTENCIA NOMINAL (S1)	MAX POTENCIA (S6)	RPM MAX	PAR	CAMBIO DE HERRAMIENTAS	PORTAS	REFRIGERACIÓN
KX5 18_24	Compacto - Monobrazo	18 KW	22,5 KW	24.000 rpm	14,5 Nm	Automático	HSK 63E	Líquido
KX5 32_24*	Compacto - Monobrazo	32 KW	32 KW	24.000 rpm	68 Nm	Automático	HSK 63A	Líquido
PAR 5 18_24	Compacto - Monobrazo	18 KW	22,5 KW	24.000 rpm	14,5 Nm	Automático	HSK 63E	Líquido
PAR 5 32_24*	Compacto - Monobrazo	32 KW	32 KW	24.000 rpm	68 Nm	Automático	HSK 63A	Líquido
FX5 18_24	De Horquilla	18 KW	22,5 KW	24.000 rpm	14,5 Nm	Automático	HSK 63E	Líquido
FX5 32_24*	De Horquilla	32 KW	32 KW	24.000 rpm	68 Nm	Automático	HSK 63A	Líquido
FX5 31_15*	De Horquilla	31,4 KW	-	15.000 rpm	100 Nm	Automático	HSK 63A	Líquido

VENTAJAS

¡MEJORA DEL RENDIMIENTO!

Gracias a la tecnología Aero-Design, los bastidores del centro de mecanizado cuentan con una rigidez estructural hasta un 23% superior a la media de su categoría, con una alta capacidad de absorción de vibraciones para los procesos de mecanizado. Además, las guías con patines de de rodamientos rodillos y la cinemática de juego cero permiten lograr precisiones sin precedentes en este tipo de centros de mecanizado y fresadoras de 5 ejes de alta velocidad. La combinación de alta aceleración y velocidad asegura, como resultado, el equilibrio perfecto entre precisión y velocidad de mecanizado para las producciones más exigentes para el sector de automoción y el sector aeroespacial.

PRECISIÓN COMO NUNCA ANTES

La alta potencia operativa, la precisión geométrica y la fiabilidad incluso en las operaciones de mecanizado más complejas conducen a un único resultado: producir mejores piezas mediante procesos de mecanizado más rápidamente. La fresadora gantry modelo CRONUS ha sido diseñado para adaptarse a los requisitos más exigentes de fabricación y hacerla aún más eficiente y competitiva.

MEJOR Y MÁS RÁPIDO

UHF: SISTEMA UNIVERSAL CMS PARA SUJECIÓN AUTOMÁTICA DE PIEZAS MECANIZADAS * (* PATENTADO)

Como regla general, el problema de la fijación de piezas de geometrías complejas se resuelve por medio de un útil dedicado para cada pieza a mecanizar, por tanto, la solución es cara tanto en términos de realización como de logística (almacenamiento y manipulación) pero sobre todo no es eficiente para producciones con lotes individuales o lotes muy pequeños como ocurre a menudo en la industria aeroespacial y aeronáutica. CMS ha desarrollado un sistema de sujeción universal y automático, capaz de reconfigurarse en pocos segundos para adaptarse a las formas complejas de cada nueva pieza. Con el útil flexible de sujeción de piezas de fibra de carbono o aluminio, el tiempo de preparación se acerca a cero el tiempo de inactividad: una revolución en la eficiencia y en la gestión de la producción de piezas mecanizadas.
