CENTRO DE MECANIZADO Y FRESADORA GANTRY CNC DE 5 EJES DE ALTA VELOCIDAD MODELO ATHENA
Centro de mecanizado gantry de puente móvil diseñado específicamente para el mecanizado de alta velocidad de materiales plásticos y compuestos o composites, que proporciona una dinámica de movimiento excepcional para garantizar una alta productividad y rentabilidad. El diseño estructural innovador evita las vibraciones durante el proceso de mecanizado y logra una excelente calidad de acabado:
- Áreas de mecanizado muy grandes para la máxima libertad de producción.
- Amplia variedad de áreas de trabajo (zona única o ciclo en tándem).
- El diseño compacto permite la manipulación y el transporte sin quitar ninguna pieza mecánica, lo que garantiza un tiempo reducido para instalar la máquina.
- Un software dedicado para el autoaprendizaje de la trayectoria de corte permite crear el programa de corte directamente desde la pieza a mecanizar de muestra en el centro de mecanizado – fresadora, gracias también a un panel móvil completo con joystick y pantalla táctil para el control de todas las funciones del CNC.

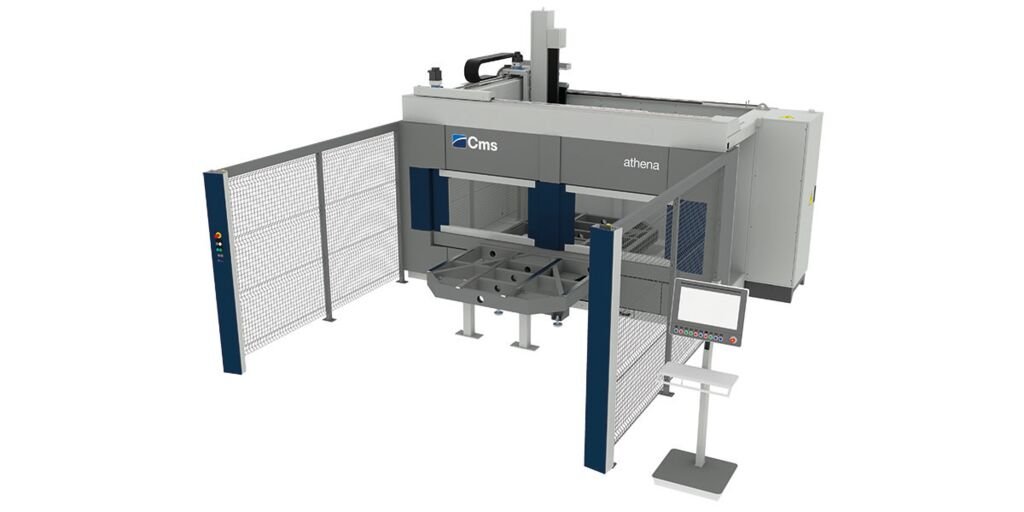

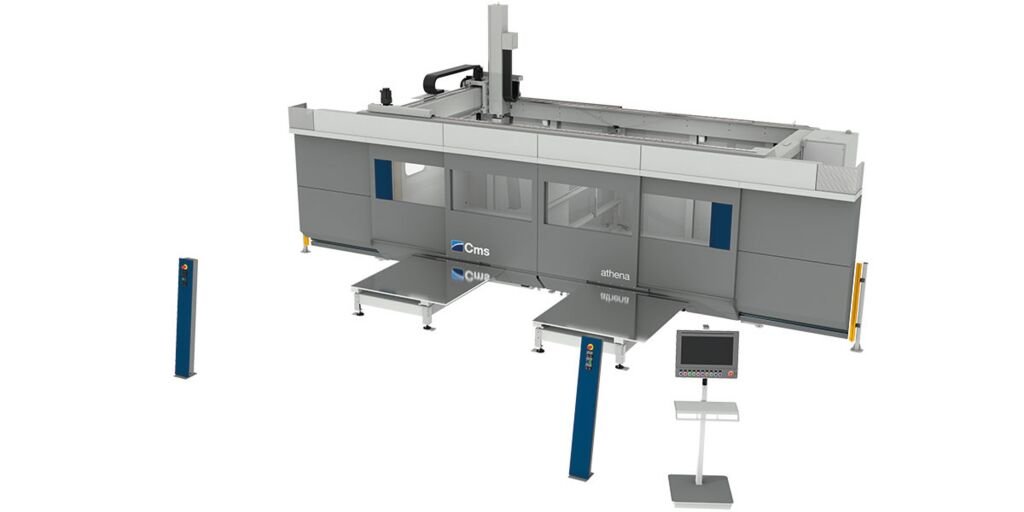

La fresadora gantry de 5 ejes ATHENA está disponible también con mesas giratorias (TR) y con mesas extraíbles APC (Automatic Pallet Change).
| DATOS TÉCNICOS | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
MODELO |
||||||||||
|
RECORRIDO DE LOS EJES |
||||||||||
|
VELOCIDAD DE LOS EJES |
||||||||||
|
(mm) |
(º) |
(m/min) |
(º/min) |
|||||||
|
X |
Y |
Z |
B |
C |
X |
Y |
Z |
B |
C |
|
|
2015 |
2.370 |
1.500 |
1.200 |
±120 |
±360 |
90 |
60 |
40 |
10.800 |
10.800 |
|
3015 |
3.370 |
1.500 |
1.200 |
±120 |
±360 |
90 |
60 |
40 |
10.800 |
10.800 |
|
4015 |
4.370 |
1.500 |
1.200 |
±120 |
±360 |
90 |
60 |
40 |
10.800 |
10.800 |
|
5015 |
5.370 |
1.500 |
1.200 |
±120 |
±360 |
90 |
60 |
40 |
10.800 |
10.800 |
|
3020 |
3.370 |
2.000 |
1.200 |
±120 |
±360 |
90 |
60 |
40 |
10.800 |
10.800 |
|
4020 |
4.370 |
2.000 |
1.200 |
±120 |
±360 |
90 |
60 |
40 |
10.800 |
10.800 |
|
5020 |
5.370 |
2.000 |
1.200 |
±120 |
±360 |
90 |
60 |
40 |
10.800 |
10.800 |
| CABEZALES Y ELECTROHUSILLOS | |||||||
|---|---|---|---|---|---|---|---|
|
MODELO |
POTENCIA NOMINAL (S1) |
MAX POTENCIA (S6) |
RPM MAX |
PAR |
PORTAS |
REFRIGERACIÓN |
|
|
CX5 |
8,5 KW |
10 KW |
24.000 rpm |
6,8 Nm |
HSK 63F |
Líquido |
|
|
CX5 10 |
10 KW |
12 KW |
24.000 rpm |
8 Nm |
HSK 63F |
Líquido |
|
|
CX5 8 |
8 KW |
9 KW |
40.000 rpm |
5,2 Nm |
HSK 32E |
Líquido |
|
VENTAJAS
PROGRAMACIÓN Y CONTORNO MÁS RÁPIDO
Evita operaciones de reposicionamiento gracias a la unidad de mando CX5, caracterizada por el mayor eje rotativo XY del mercado.
Reducción del 15% en tiempos de mecanizado y programación de fresados de contornos.
REDUCCIÓN DE LA RESPUESTA DEL TIEMPO DEL CICLO Y LA VELOCIDAD DONDE Y CUANDO SE NECESITA
Dinámica dedicada, tanto durante la aceleración como en el frenado, para todas las fases del ciclo de corte y mecanizado.
Reducción del 13% en los tiempos de mecanizado completos debido a los espacios de reposicionamiento más cortos requeridos entre una fase y la siguiente.
LIMPIEZA DE LA MESA DE MECANIZADO EN TIEMPO CERO
Cero virutas en la superficie de la mesa de trabajo gracias al marco monobloque que integra la mesa con la base. Las virutas generadas durante el proceso de mecanizado caen directamente en los tanques de recogida de virutas colocados en el suelo, que son fáciles y rápidos de retirar.
CARGA MÍNIMA Y VOLÚMENES MÁXIMOS DE TRABAJO
Máxima explotación del espacio ocupado en planta por el centro de mecanizado – fresadora con máximo volumen mecanizable. La fama del centro de mecanizado – fresadora de 5 ejes que caracteriza al modelo ATHENA se debe a que ha sido diseñada para obtener el máximo aprovechamiento de la planta de fabricación junto con las máximas dimensiones de mecanizado.
