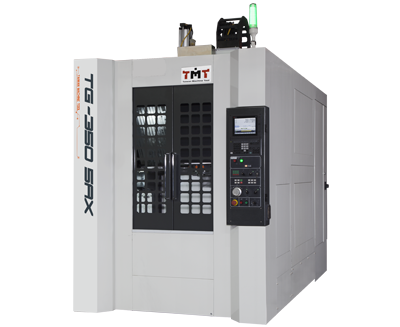

CENTROS DE MECANIZADO TMT MODELO TG – 350 5 AX

El centro de mecanizado de la serie TG-350AX es su mejor opción para mecanizado de piezas con alta precisión.

Máximo rendimiento gracias a la estructura robusta de tipo gantry.

El centro de mecanizado TG-350AX puede montar mesa con cambio de palet, 5 ejes o mesa fija.

Estructura del centro de mecanizado gantry tipo pórtico que le otorga alta velocidad y gran rigidez para obtener la máxima precisión durante el proceso de mecanizado.

Almacén de cambio de herramientas ATC instalado en el centro para reducir el ancho de la máquina.

Sin llevar el sistema ATC en las partes móviles de la máquina para hacerlo más liviano, garantía para mecanizar piezas con precisión y sin vibraciones.

 Aislamiento del área de mecanizado para garantizar que el sistema de transmisión dure más y sea más fácil de instalar las reglas ópticas.

Guía lineal eje Y con acabado cromado y tratamiento antioxidante, con rascadores de dos piezas para evitar que las virutas afecten a la precisión.

Cabezal de accionamiento directo

BT-40 / HSK 50A / HSK 63A

Sistema de transmisión de potencia de transmisión directa, sin ruidos, sin vibraciones y sin problemas de holgura.

Cabezal presurizado, evita que la humedad y las virutas entren en el husillo.

Portaherramientas HSK con dos caras de contacto, por lo tanto, alta rigidez y precisión al instalar husillos de alta velocidad.

Husillo incorporado HSK A63-20000 rpm con sistema de enfriamiento de alta eficiencia y sistema de lubricación por niebla para aplicar una vida útil más larga, bajo calor y precisión.

Almacén de herramientas de corte con Servo Drive

Rápido y estable (C-C 4 seg.). El sistema de cambio de herramientas ATC se instala en el centro para reducir el ancho de la máquina y ahorrar los pasos necesarios para cargar y descargar.

Mesa fija con alta capacidad de carga

La mesa puede cargar hasta 700 kg.

El tamaño de la mesa alcanza los 1280 mm, esta dimensión es buena para mecanizar piezas largas.

Instale divisor o mesa giratoria sin perdidas de espacio.

Potente mesa giratoria de eje C simple / doble

Bueno en el mecanizado de múltiples caras para ahorrar tiempo.

Cojinete radial integrado, con menos componentes para reducir la diferencia acumulativa relativa.

 Alta precisión de posicionamiento y repetibilidad.

Espacio ocupado en planta extremadamente pequeño, cambiador automático de palet.

 ¡Reduzca el tiempo de carga de la pieza de trabajo y aumente la productividad!

Sistema de cambio automático de palets

La mesa con cambio de palet adopta el sistema de acoplamiento tipo leva de 3 piezas. Sistema de cambio de palet giratorio de 180∘ de alta velocidad (4 seg.).

Actualización de la velocidad del cabezal

Cabezal estándar con husillo de accionamiento directo. Velocidad del cabezal opcional con 12.000 / 15.000 y cabezal con motor integrado de 20.000 rpm.

Refrigeración a través del husillo

El refrigerante a través del husillo refrigera la herramienta de corte y la pieza con un efecto completo para satisfacer las necesidades de corte de diversos materiales.

Sistema con detección de rotura de herramientas

Mida la longitud y el diámetro de la herramienta rápidamente y realice una detección cíclica de rotura de la herramienta que puede mejorar la eficiencia de la máquina.

Regla óptica

La precisión de posicionamiento y mecanizado de la máquina podría mejorar mucho con reglas ópticas.

Transportador de virutas de tipo trasero

Con transportador de virutas de tipo trasero para mejorar la eficiencia y facilidad para la extracción de virutas. Fácil de limpiar y ahorra mano de obra.
